DDR5 vs. DDR4

Technologische Verbesserungen gegenüber DDR4

DDR5 bietet fundamentale Verbesserungen:

• Doppelte Bandbreite: 4800-6400 MT/s (vs. 3200 MT/s bei DDR4)

• Höhere Densities: 16Gb, 24Gb, 32Gb, 64Gb pro Die (vs. max. 16Gb bei DDR4)

• On-Die ECC: Integrierte Fehlerkorrektur für höhere Datenintegrität

• Niedrigere Spannung: 1,1V (vs. 1,2V bei DDR4)

• DIMM-Architecture: Dual-Channel-Architecture (2x 32-Bit-Sub-Channels statt 1x 64-Bit)

Hauptmerkmale von DDR5:

• Datenrate: 4800-6400 MT/s (Standard), höhere Geschwindigkeiten in Entwicklung

• Bandbreite: Bis 51,2 GB/s pro 64-Bit-Channel (bei 6400 MT/s)

• On-Die ECC: Integrierte Fehlerkorrektur (zusätzlich zu optionalem DIMM-ECC)

• Power Management: PMIC (Power Management IC) auf DIMM integriert

• 32 Banks (vs. 16 bei DDR4)

• Dual-Sub-Channel: Zwei unabhängige 32-Bit-Kanäle

Anwendungen von DDR5-Komponenten

DDR5 ist die erste Wahl für High-Performance-Anwendungen:

Rechenzentren und Server

• Cloud-Computing und Virtualisierung

• Datenbank-Server (SQL, NoSQL)

• Web-Server und Application-Server

• Storage-Server und File-Server

AI & MACHINE LEARNING

KI-Workloads benötigen massive Bandbreite:

• AI-Training: Schnellere Datenverarbeitung beschleunigt Trainingszyklen

• AI-Inferenz: Höhere Batch-Größen, niedrigere Latenz

• Deep-Learning-Frameworks: TensorFlow, PyTorch, etc.

High-Performance Computing (HPC)

• Simulationen (CFD, FEM, Molekulardynamik)

• Wetter-Modellierung

• Finanzmarkt-Simulationen

• Forschungs-Cluster

Professionelle Workstations & Content Creation

• Video-Editing (4K/8K)

• 3D-Rendering und Animation

• CAD/CAM/BIM-Anwendungen

• Software-Entwicklung (Large-Scale-Compilations)

Industrial Workstations

Industrial-PCs für anspruchsvolle Anwendungen:

• Bildverarbeitung und Machine Vision

• Echtzeit-Datenanalyse

• Edge-Computing mit hohen Anforderungen

FAQs - Alles, was Sie über DDR5 wissen müssen

Was ist DDR5?

DDR5 (Double Data Rate 5) wurde im Juli 2020 von JEDEC als JESD79-5 standardisiert. Erste kommerzielle Produkte kamen 2021 auf den Markt. DDR5 bietet signifikante Verbesserungen gegenüber DDR4 in Performance, Kapazität und Zuverlässigkeit.

Was ist On-Die ECC bei DDR5?

On-Die ECC ist eine integrierte Fehlerkorrektur direkt im DDR5-Chip:

• Korrigiert Single-Bit-Fehler automatisch

• Verbessert Datenintegrität

• Reduziert Soft-Errors durch kosmische Strahlung

• Funktioniert transparent (keine Performance-Einbuße)

On-Die ECC ist NICHT das gleiche wie DIMM-ECC:

• On-Die ECC: Intern im Chip, immer aktiv

• DIMM-ECC: Optional, zusätzlich, für Server/Workstations

On-Die ECC macht DDR5 zuverlässiger als DDR4.

Ist DDR5 rückwärtskompatibel mit DDR4?

Nein, DDR5 ist NICHT kompatibel mit DDR4:

• Andere Signalbelegung (trotz gleicher Pin-Anzahl: 288)

• Andere Spannungen (1,1V vs. 1,2V)

• Andere Architektur (Dual-Sub-Channel vs. Single-Channel)

• Neues DIMM-Design (PMIC integriert)

Ein Upgrade auf DDR5 erfordert DDR5-kompatible CPU (Intel 12th Gen+, AMD Ryzen 7000+) und Motherboard.

Warum sind DDR4 und DDR5 nicht Drop-in-kompatibel, es gibt doch SoCs, die beide unterstützen?

Selbst bei Plattformen wie dem Intel Adler Lake, die offiziell sowohl DDR4 als auch DDR5 unterstützen, ist jeweils nur eine Speicherarchitektur aktiv. DDR4 und DDR5 unterscheiden sich grundlegend in der Kanalarchitektur (1×64 Bit vs. 2×32 Bit), der Stromversorgung (Mainboard-VRM vs. PMIC auf dem DIMM), den I/O-Spannungen, Terminierungskonzepten, Mode-Registern sowie den Initialisierungs- und Trainingsabläufen. Die PHYs sind unterschiedliche Designs mit jeweils eigenen analogen Frontends, DLL/PLL-Konfigurationen und Equalization-Mechanismen.

Ein DDR4-Controller kann daher nicht einfach per „Firmware-Upgrade“ zu DDR5 werden – die dafür notwendige analoge PHY- und Power-Infrastruktur ist physisch nicht vorhanden. Auch auf Leiterplattenebene werden Routing, Stack-up und PDN separat für DDR4- und DDR5-Varianten ausgelegt.

Was sind die zentralen -Herausforderungen beim DDR5-Mainboard-Design im Vergleich zu DDR4?

DDR5 erhöht die Datenraten auf 4800–7200+ MT/s und reduziert damit das Datenauge und die Timing-Margen erheblich. Zu den zentralen Herausforderungen zählen:

• Einfügungsdämpfung < 12 dB bei Nyquist.

• Skew-Budgets im Bereich von 10–20 ps pro Lane.

• Deutlich strengere Kontrolle von Impedanzen und Via-Stubs.

• Wesentlich höhere Anforderungen an die PDN-Impedanz, um Spannungseinbrüche auf VDDQ und VDD2 zu vermeiden.

Das Routing erfordert verlustarme Materialien (z. B. Megtron 6), mehr Lagen und ein sehr präzises Referenzflächen-Design. Schon kleine Fehler im Stack-up oder Via-Design können zu Trainingsfehlern oder grenzwertiger Stabilität bei hohen Datenraten führen.

Wie unterscheidet sich das DDR5-Training von DDR4 in Firmware und PHY-Verhalten?

DDR4-Training konzentriert sich hauptsächlich auf Write-Leveling, Read-Centering und eine grundlegende Impedan- Kalibrierung. DDR5-Training ist dagegen mehrstufig und umfasst unter anderem: PMIC-Aktivierung, Kommunikation mit dem SPD-Hub (häufig über I3C), CA-Training, WCK-Ausrichtung, Bit-weise Deskew, DFE-Tuning sowie teilweise dynamisches Retraining über Temperatur und Spannung hinweg.

Plattformen wie Intel Sapphire Rapids oder AMD Genoa integrieren die Trainings-Firmware direkt im PHY. BIOS/UEFI stößt beim Booten komplexe Sequenzen an, und Microcode-Updates können das Trainingsverhalten erheblich verändern. Das erhöht sowohl die Komplexität als auch die Optimierungsmöglichkeiten, macht DDR5 aber auch deutlich sensibler gegenüber der Firmware-Qualität.

Warum reagiert DDR5 empfindlicher auf Spannungseinbrüche als DDR4, und wie zeigt sich das in der Praxis?

Höhere Datenraten bei gleichzeitig niedrigeren Spannungen bedeuten deutlich kleinere Timing- und Spannungsreserven. Ein kurzfristiger Spannungseinbruch von nur 10–15 mV auf VDDQ oder VDD2 kann das Signalauge so weit verengen, dass Bitfehler oder Trainingsprobleme auftreten. DDR5-PMICs reduzieren zwar lokale Störungen, können aber bei unzureichender Entkopplung selbst zusätzliche Schaltartefakte erzeugen.

In der Praxis äußert sich das unter anderem durch:

• Systeme, die funktionale Tests bei geringer Last bestehen, aber unter kombinierter CPU- und Speicherlast ausfallen.

• Übertaktete Systeme, die in synthetischen Tests stabil erscheinen, in realen Workloads jedoch abstürzen.

• DIMMs, die sich unerwartet neu trainieren oder heruntertakten, wenn sich thermische oder Lastbedingungen ändern.

Welche Migrationspfade gibt es von DDR3/DDR4 zu neueren Speichertechnologien für Embedded- und Industrieanwendungen?

Für OEMs ergeben sich drei typische Wege:

• DDR3/DDR4 → DDR4/LPDDR4X, wenn der SoC Hersteller DDR4 noch eine Generation weiterführt unterstützt (z. B. NXP i.MX 6 → i.MX 8, TI Sitara → neuere AM-Serien)

• DDR4 → LPDDR4X, wenn Energieeffizienz und Bauform im Vordergrund stehen.

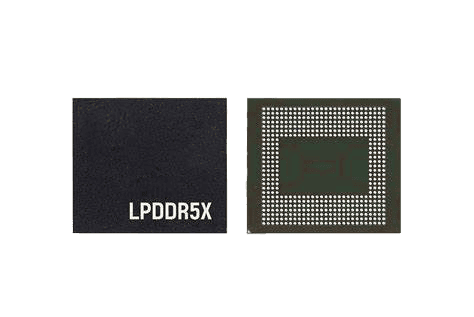

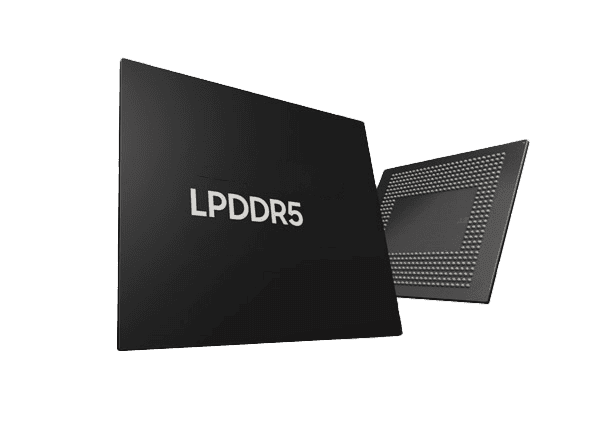

• DDR4 → LPDDR5/LPDDR5X für leistungsstarke Embedded Systeme und Automotive Anwendungen (z. B. Renesas R-Car S4, Qualcomm SA8295, NXP i.MX95).

Jeder Pfad bringt neue Layout-Regeln, oft neue Packages und zusätzlichen Qualifizierungsaufwand mit sich. Entscheidend sind Lifecycle-Anforderungen, Leistungsbedarf und Re-Zertifizierungskosten.

Wie sollten Gerätehersteller sich auf die Migration von DDR3/DDR4 zu DDR5/LPDDR5(X) vorbereiten?

Die Migration auf DDR5 und LPDDR5(X) ist nicht nur eine technische, sondern auch eine strategische Entscheidung. Zwar steigen die Kosten zunächst, dafür bieten moderne Speichertechnologien deutlich bessere Performance, Energieeffizienz und langfristige Verfügbarkeit.

Wir empfehlen folgende Schritte:

• Priorisieren Sie Plattformen mit hohem DDR4 Versorgungsrisiko.

• Koppeln Sie die Migration an funktionale Upgrades (z. B. KI-Funktionen, Security, Konnektivität), damit rechtfertigen Sie Preissteigerungen im BOM.

• Sichern Sie sich frühzeitig Liefer- und Preisrahmen für DDR5/LPDDR5(X), während die Kapazitäten noch ausgebaut werden.

Je früher diese Schritte erfolgen, desto geringer ist das Risiko durch Legacy-Preisschocks und kurzfristige Re-Designs.

Wie schnell schreitet die DDR5-Adoption im Servermarkt voran, und wann werden DDR4-Server faktisch zu „Legacy“?

In neuen Serverdesigns ist DDR5 bereits gesetzt. Zentrale Plattformen wie AMD EPYC Genoa/Bergamo und Intel Sapphire Rapids/Granite Rapids sind ausschließlich auf DDR5 ausgelegt. Hyperscaler befinden sich mitten im Rollout

DDR4-Server werden zwar noch einige Jahre in kosten- oder legacy-sensitiven Umgebungen ausgeliefert, aus Design- und Investitionssicht gelten DDR4-Server für Neuentwicklungen jedoch bereits heute als „Legacy“. Ab etwa 2027 werden die meisten neuen Serverprojekte standardmäßig auf DDR5- bzw. HBM-Ökosysteme setzen.
